概  述

應急電源裝置(zhi)EPS（Emergency Power Supply），是由(you)電力變(bian)流器、儲能裝置(zhi)（蓄電池(chi)）和(he)轉換開關（電子式或機械式）等組合而成的一種(zhong)電源(yuan)設(she)備。

化(hua)工(gong)動力系(xi)統(tong)應急(ji)電(dian)(dian)源被廣泛(fan)應用于(yu)合(he)成(cheng)氨、乙二醇、煤(mei)制油(you)等(deng)化(hua)工(gong)項目(mu)氣化(hua)和空分系(xi)統(tong)大功率電(dian)(dian)動機(ji)(ji)負(fu)載(zai)，例如氣化(hua)系(xi)統(tong)中(zhong)的事故油(you)泵(beng)、水循環泵(beng)、冷卻水泵(beng)等(deng)，空分系(xi)統(tong)中(zhong)的汽輪機(ji)(ji)頂軸油(you)泵(beng)、空壓機(ji)(ji)頂軸油(you)泵(beng)、齒(chi)箱盤車(che)電(dian)(dian)機(ji)(ji)等(deng)。該設備(bei)負(fu)責在市電(dian)(dian)故障的情(qing)況下，為上(shang)述負(fu)載(zai)供(gong)電(dian)(dian)，有(you)效避免在市電(dian)(dian)停電(dian)(dian)時電(dian)(dian)機(ji)(ji)停止運轉導(dao)致的爆炸(zha)等(deng)意外事件發(fa)生。

參考標(biao)準

《消防聯(lian)動(dong)控(kong)制系統》（GB16806-2006）

產品圖(tu)片

技術特點

1.動力應急電源系統(tong)(tong)包括(kuo)進(jin)線(xian)柜、直流系統(tong)(tong)柜、直流出線(xian)柜及主(zhu)機控制柜，各柜功能分工明(ming)確(que)，柜內元件布局合理(li)。

2.在市電正常時，動力應急電源系統設(she)有具(ju)備遠程/就(jiu)(jiu)地轉(zhuan)換功能的(de)就(jiu)(jiu)地操(cao)作柱，遠(yuan)程/就(jiu)(jiu)地(di)操作(zuo)(zuo)由就(jiu)(jiu)地(di)操作(zuo)(zuo)柱上的轉換(huan)開關實(shi)現(xian)；

3.市電(dian)斷電(dian)時，動(dong)力應急供(gong)電(dian)系統自(zi)動(dong)啟動(dong)負載或在DCS控制指令(ling)（遠程(cheng)操(cao)作）下(xia)變(bian)頻啟動(dong)(dong)，拖動(dong)(dong)市電斷電之前正運行(xing)的負(fu)載繼續運行(xing)；

4.電機應急控制回路的(de)220V控制電源選用UPS電(dian)源系統供電(dian)。

選型方案

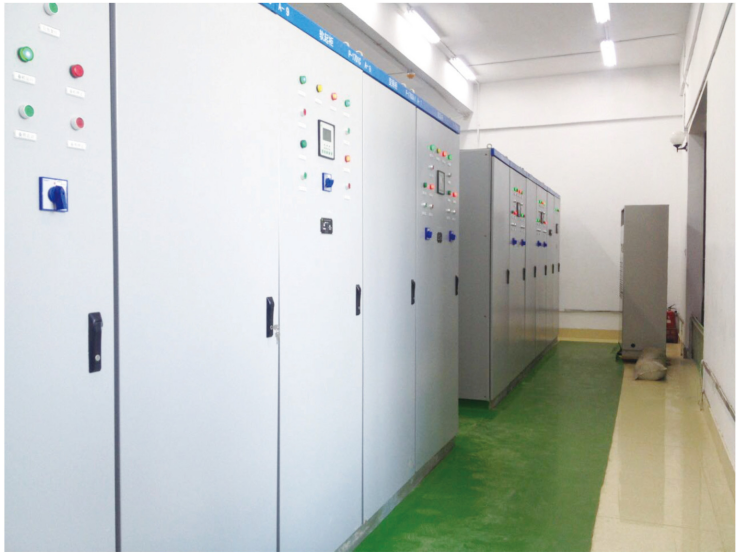

由于(yu)化工動(dong)力(li)設備(bei)運行在粉塵環(huan)境的防爆(bao)產品，應(ying)急(ji)電(dian)源系(xi)統不能在粉塵污染的動(dong)力(li)電(dian)機附近運行，因(yin)此需要(yao)將供電(dian)、配(pei)電(dian)、起動(dong)、儲(chu)能、應(ying)急(ji)、控(kong)制等功能系(xi)統，集中設計為一體化組屏系(xi)統，安裝于(yu)防塵環(huan)保的動(dong)力(li)廠房。

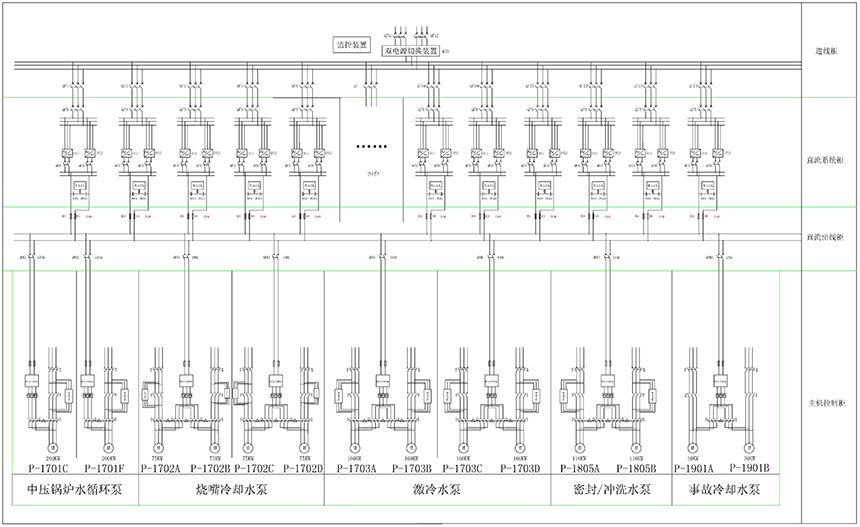

設計(ji)有氣(qi)化和(he)空分兩個系(xi)(xi)統，具體為交流(liu)配電系(xi)(xi)統、充電系(xi)(xi)統、儲能(neng)系(xi)(xi)統、直流(liu)配電系(xi)(xi)統和(he)軟(ruan)起系(xi)(xi)統、應急逆變組(zu)成，根(gen)據負載動(dong)力容量和(he)應急時間，組(zu)屏柜體由(you)30臺至60臺組屏。

1. 當EPS電源裝置帶多臺電動機(ji)且都啟動時，EPS容量=1.05×（直(zhi)接啟動(dong)的電動(dong)機功率之和(he)×5+星三(san)角啟動的電動機(ji)功率之和×3+變頻啟動(dong)的電(dian)動(dong)機功率值和×1.1）

2. 當EPS電(dian)源裝置帶多臺電(dian)動(dong)機且都非同時(shi)啟動(dong)時(shi)，EPS容量(liang)=1.05×（各個電動機功率(lv)之(zhi)和+直接(jie)啟動容量最大的單臺電動機功率X7+星(xing)三(san)角啟動容量最大的(de)單臺電(dian)動機功(gong)率(lv)×3+變頻啟動(dong)容量(liang)最大的電(dian)動(dong)機功(gong)率×1.1）

上(shang)述電動機(ji)工作還必須滿足以下條件(jian)：

a）直接啟動(dong)的最大(da)單臺電動(dong)機功率是EPS可用(yong)容量的1/7以下；

b）星(xing)三角啟動的(de)最(zui)大的(de)單臺電動機功率是EPS可用容量的1/3以下；

c）變(bian)頻(pin)啟動(dong)(dong)的(de)最大的(de)單臺(tai)電(dian)動(dong)(dong)機功率是EPS可用容量的9/10以下(xia)；

d）按上述(shu)條件(jian)中的(de)最大數調整EPS的(de)容量(liang)來滿足電(dian)機工作(zuo)條件，同時電(dian)動(dong)機啟動(dong)時的(de)順序應為直(zhi)接啟動(dong)的(de)在先，其(qi)次(ci)是星三角啟動(dong)，最(zui)后是變頻(pin)啟動(dong)。

技術參(can)數

規格型號：FEPS-LY-22~500kVA

充電器(qi)：輸入市電AC220/380V±15%  50Hz±5%

 充電(dian)電(dian)壓(ya)：DC123V-DC560V

 充電電流(liu)：3A-20A

 充(chong)電(dian)方式：均充、浮(fu)充自(zi)動轉換

蓄電池

電池種類：密(mi)封(feng)鉛(qian)酸(suan)蓄電池

額定電壓：DC108V-480V

備用時間：180min，可根據需求(qiu)選定30、60、90、120（min）

充電(dian)時間：<20h

應急逆(ni)變(bian)

應急電壓：AC380V±3%  50Hz±1%

輸出波形：正弦波(bo)（THD≤5%）

過(guo)載能力：≤120%  正常(chang)運行(xing)

保護(hu)功能：輸(shu)入欠(qian)壓（可強制解(jie)除），過壓保護；輸出(chu)過(guo)載、短路、過(guo)熱保(bao)護

應急切換：機械切換<0.25s，靜(jing)態(tai)切換<3ms

噪音：應急時≤50dB

型號規格

本公(gong)司產品規(gui)格(ge)(ge)型號(hao)齊(qi)全，能(neng)滿(man)足用戶的多種規(gui)格(ge)(ge)功率設計需求(qiu)，以下部(bu)分主機規(gui)格(ge)(ge)外形尺寸(cun)僅(jin)供參(can)考，定制型號(hao)規(gui)格(ge)(ge)請(qing)咨詢客服人員。

應(ying)用方(fang)案
